9 - SAVOIR COMMANDER UN RESSORT

9.1 - A partir d’un ressort modèle, vous voulez obtenir un ressort identique : sachez préciser les dimensions.

9.1.1 - Pour le ressort de compression

Le ressort de compression est le ressort le plus fréquemment utilisé. On le rencontre sous forme hélicoïdale (dit ressort à boudin), le plus souvent cylindrique mais aussi conique. La forme des extrémités varie en fonction de son utilisation.

Il est défini par des caractéristiques de dimensions, la forme des extrémités et son sens d’enroulement.

a) Les caractéristiques de dimensions
Précisez principalement les dimensions :

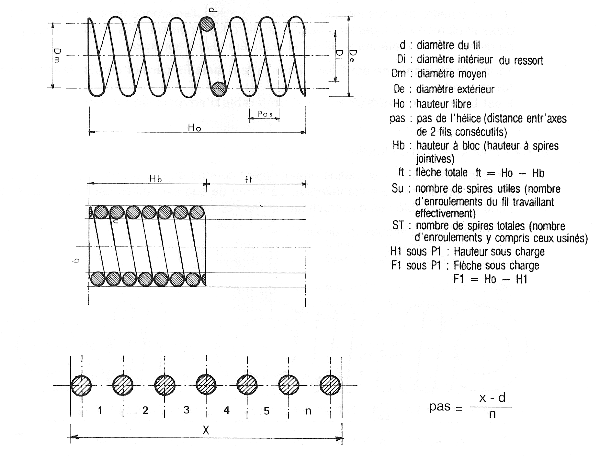

D, Di, De, Ho, Hb, ST
Le pas (distance entre axes des 2 fils consécutifs)
Il se mesure de préférence sur plusieurs entre-axes.

d) Le sens d’enroulement – gauche ou droite Il se définit comme pour une vis. On regarde si l’hélice monte à gauche ou à droite. Le sens d’enroulement n’a pas d’influence sur le fonctionnement; néanmoins, dans le cas de montages particuliers, bien le préciser sur le plan. Le ressort en fonctionnement tourne légèrement. Pour des ressorts coaxiaux (un premier ressort enveloppe le second), il est nécessaire de prévoir des sens d’enroulement inversés afin d’éviter l'emmêlement et le coincement des spires.

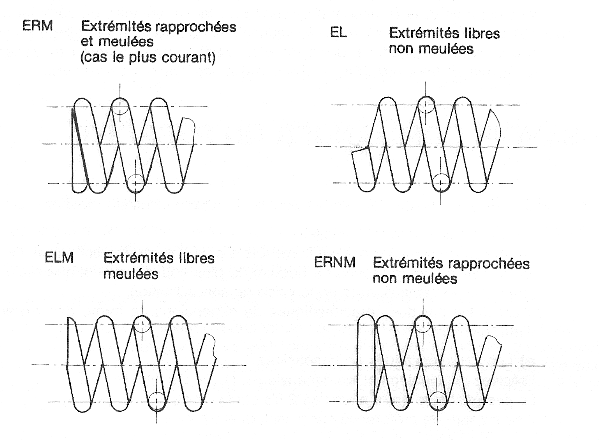

c) La forme des extrémités

Ne pas omettre de nous indiquer l'utilisation prévue, l'environnement du ressort, le diamètre d'axe et diamètre de logement, fréquence de fonctionnement. Ces données nous permettent de déterminer le matériau à utiliser et les tolérances à appliquer.

Tous ces éléments ne sont pas nécessaires, mais ils permettent de repérer une éventuelle erreur.

Il est bien sûr toujours possible et préférable d’envoyer un modèle.

9.1.2 - Pour le ressort de traction

Le ressort de traction se définit pratiquement comme un ressort de compression (son principe de fonctionnement est inverse). La forme de ses extrémités est très variable; elle dépend de vos problèmes d'accrochage et des contraintes subies.

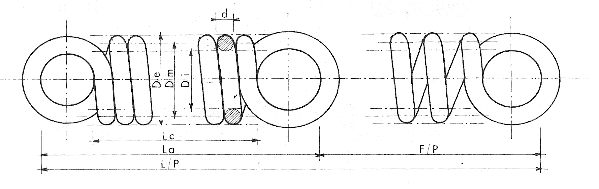

a) Les caractéristiques de dimensions

d diamètre du fil
Di diamètre intérieur
Dm diamètre moyen
De diamètre extérieur
Lc longueur du corps (longueur sans les boucles)
La longueur d'accrochage (ou sous fil)
longueur totale moins 2 fils
L/P longueur sous charge
F/P flèche sous charge

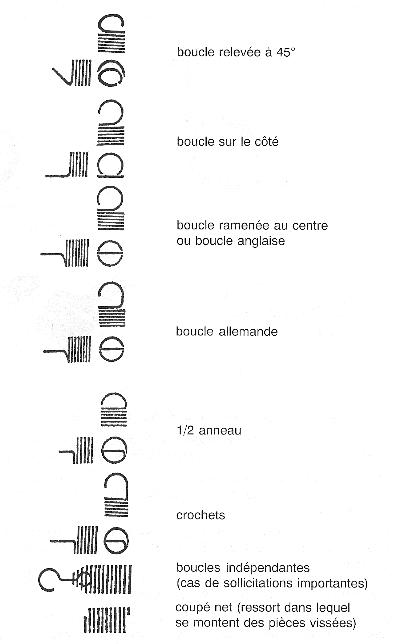

b) La forme des extrémités ou forme des boucles

Précisez principalement :

. les dimensions : d ; Di ; De ; Lc ; La

. le nombre de spires (nombre d'enroulements)
c'est-à-dire nombre de tours

. la forme des extrémités et leurs positions
au 1/4, à la 1/2, au 3/4 ...

Ne pas omettre de nous indiquer l'utilisation prévue, l'environnement du ressort, Dext. Maxi, le diamètre d'axe de l'accrochage, fréquence de fonctionnement. Ces données nous permettent de déterminer la forme d'accrochage et le matériau à utiliser.

9.1.3 – Pour les autres ressorts

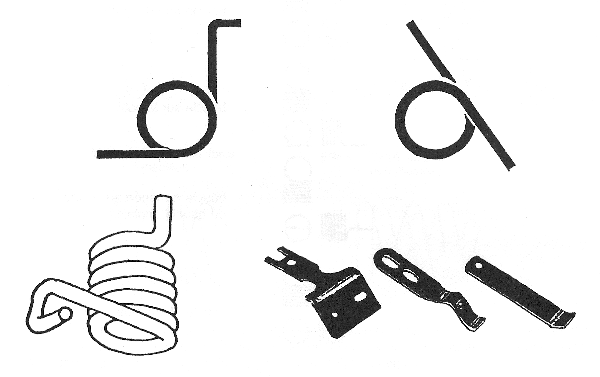

Les ressorts de torsion, ressorts à lame, ressorts de forme, se définissent plus difficilement sans support visuel. La solution qui nous semble la meilleure est d’envoyer un croquis par télécopie ou un modèle par transporteur. Dans certains cas, notre spécialiste sera à même d’en recevoir une description par téléphone. Comme pour tous les ressorts, il est préférable de préciser l'environnement (milieu oxydant ou non, sollicitation statique ou dynamique) et d'indiquer les cotes des pièces recevant le ressort.

9.2 - Vous voulez obtenir quelques modifications ; sachez préciser les modifications voulues.

. Votre ressort est satisfaisant sous charge, mais son diamètre est trop important ou trop petit :
Indiquer alors à quelle hauteur votre charge se trouve équilibrée et le nouveau diamètre désiré.

. Le diamètre est satisfaisant, mais la hauteur sous charge est trop faible ou trop forte :
Préciser alors la hauteur à laquelle le ressort en votre possession équilibre l’ensemble et la nouvelle hauteur désirée.

Pour modifier la section du fil, le diamètre du ressort, le nombre de spires, la longueur libre, vous pouvez consulter le chapitre 10, si vous désirez obtenir un ressort mieux adapté à vos besoins.

Indiquer si possible dans votre demande la façon dont vous pensez employer le ressort; s’il est guidé par un axe ou se trouve dans un logement, nous indiquer :

pour un ressort de compression, la hauteur minimum de travail,

pour un ressort de traction, la longueur maximum de travail,

pour le ressort de torsion, l'angle maximum de fonctionnement.

Tous ces points nous permettent de choisir la matière à employer et de fixer les tolérances de fabrication. Ne pas oublier la cadence d'utilisation pour le choix des matériaux.
